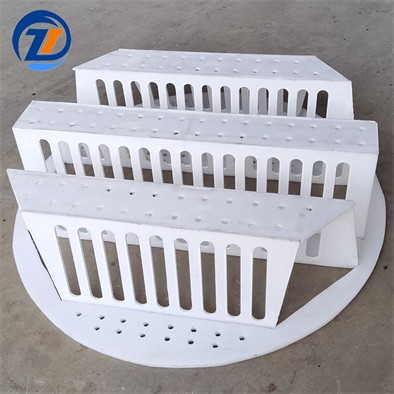

PP駝峰支撐板

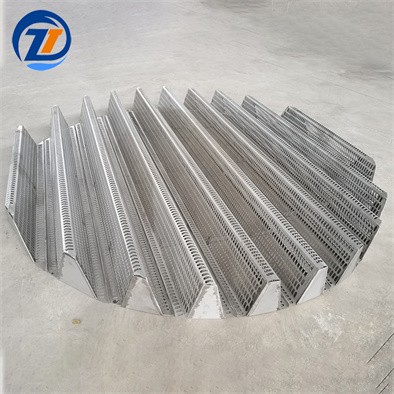

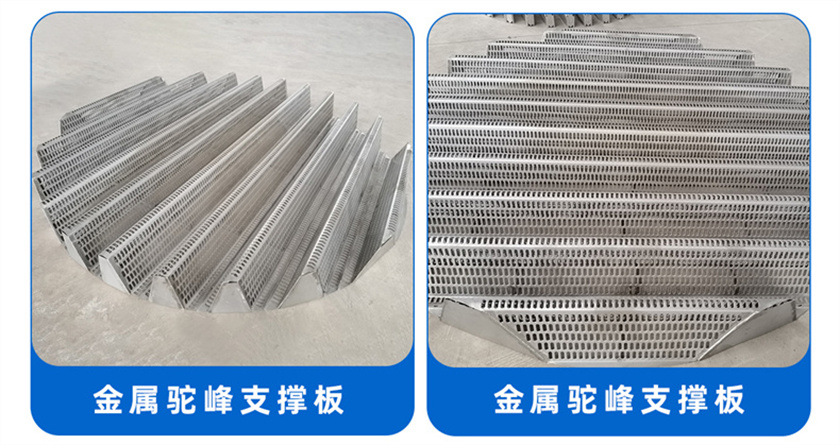

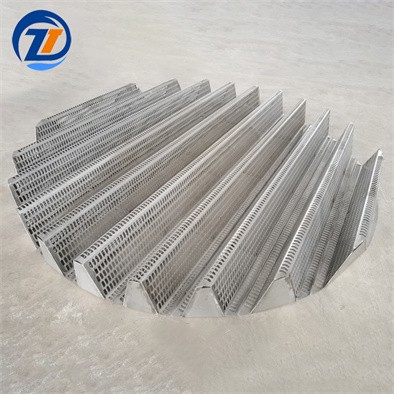

駝峰支撐是好的支撐散堆填料鮑爾環填料的支撐裝置，駝峰支撐的特征是指形狀為駝峰狀，駝峰狀支撐本體的兩側設置有一組以上的圓孔，孔與孔的間距為3-50mm，駝峰頂部的內夾角設置為20-100度，熱處理成型時專用設備內控制溫度100-400攝氏度，同時在該過程中通過定型裝置制成駝峰狀，駝峰頂部的內夾角設置為20-100度，2-200分鐘輸出。生產的塑料駝峰支撐/駝峰式填料支撐板有著韌性強、耐腐蝕、使用壽命長、在使用中傳質效率高等的優質特點。?

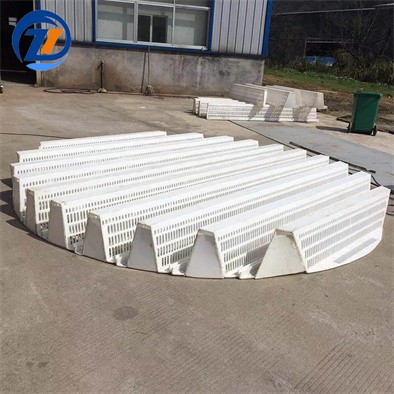

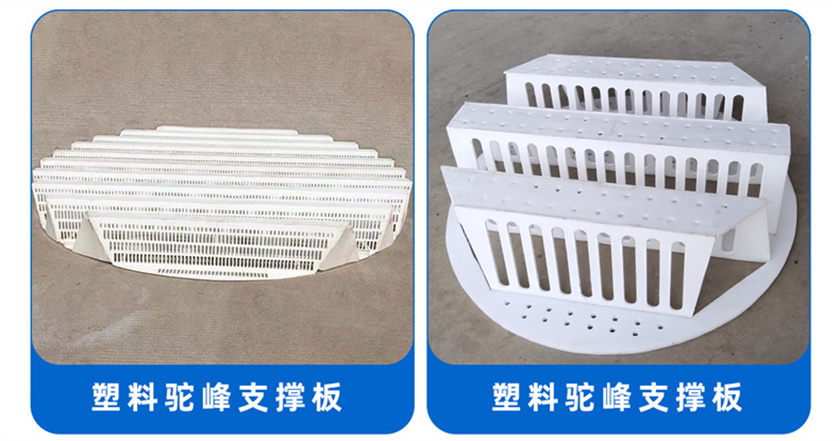

PP塑料駝峰支撐

PP塑料駝峰支撐支撐板尺寸材質可定制

未標題-1-jpg(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1).jpg

1.填料壓緊網板：填料壓緊網板由鋼圈、柵條及金屬網制成。鋼圈及柵條的厚度和高度由壓緊力而定。金屬網孔大小以所用填料不能自由通過為度，可使用鋼板網和金屬編織的網。鋼圈外徑小于塔內徑20mm左右，與塔壁間隙處，可在塔壁上點焊限位臺肩，不能使鋼圈移動松位。對于有法蘭的小塔，它可制成整體式，對于有人孔的大塔，則制成分塊式，通過人孔在塔內組裝。當塔徑大于1200mm時，簡單的填料壓緊網板達不到要求的壓強，且塔徑赿大，所需壓強越接近上限值（1.4KPa）。故設計時一般要加金屬塊以所需壓強。為了不減小網板空隙率，壓塊的放置方向應與柵條方向一致。

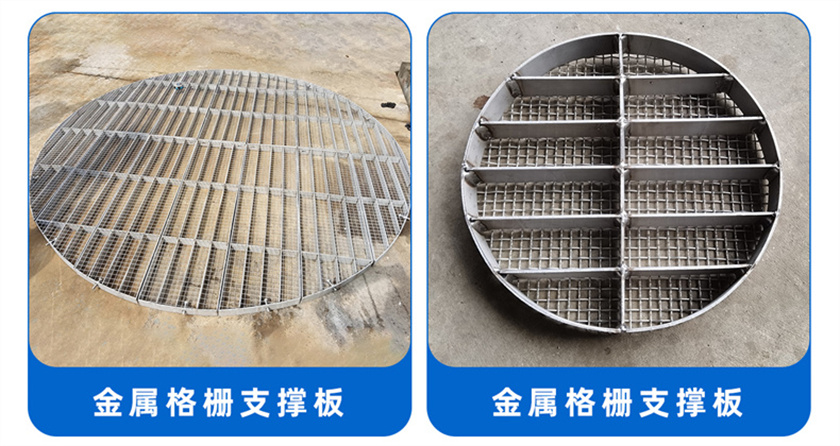

2.填料壓緊柵板：填料壓緊柵板如圖。它由金屬材料根據需要可采用碳鋼、304、304L 310 321 316 16L等材質加工而成。小直徑制成整體式，大直徑塔制成分塊式，由人孔進入塔內安裝。要求空隙率大于70%，為填料從柵條間隙漏出，柵條間距應定為填料外徑的0.6~0.8倍?；蛘卟捎迷谄涞撞繅|金屬網（一般用鋼板網）的辦法加大柵條間距，其重量滿足1.1-1.4KPa壓強的要求，否則也可增加荷重。這種形式的優點是結構簡單，制造方便。
